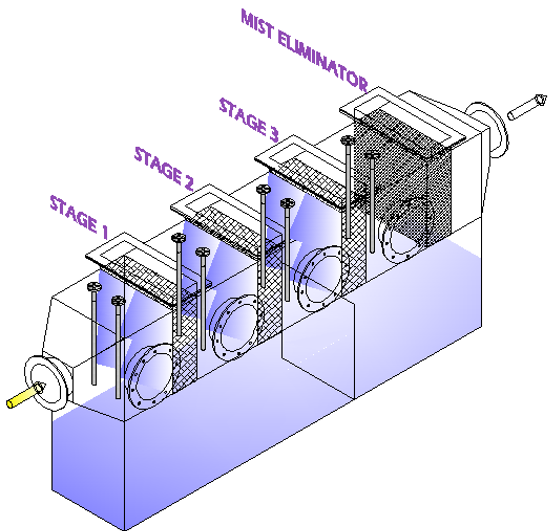

Cross-Flow Scrubber
Cross-Flow Scrubber
기체와 액체가 직각으로 교차하는 Cross-Flow형 으로 Kimre사의 Kon-TaneⓇ Packing을 사용한다. 다단 설계이므로 각 단마다 개별적인 액·기비 조절 이 가능하고, 다양한 조건 변화에 효과적으로 대응 가능하다.
이 장치의 장점은 다음과 같다.
ㆍ 제거효율이 매우 높다.(99.9%이상)
ㆍ 막힘이 적고, 운전 중 청소가 쉽다.
ㆍ 압력손실 및 물 소비량이 적다.
ㆍ 건물 하중부하를 최소화 한다.
ㆍ 개보수 및 설계변경이 쉽다.
ㆍ 미세 먼지, 산/알칼리 가스 및 냄새제거에 이용된다.

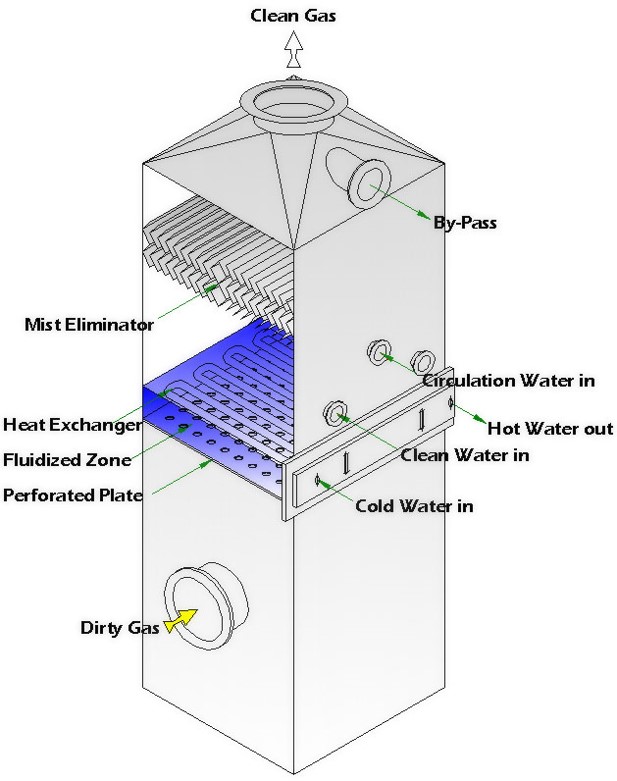

MFC Scrubber
MFC Scrubber
MFC Scrubber는 1999-2001(3년)에 걸쳐 글롭텍엔지니어링㈜와 한국에너지 기술연구원 공동으로 개발된 것이다. 국내 특허 등록이 되어 있으며 유동상 및 응축효과로 인하여 기존의 Scrubber로 처리하지 못하는 특수한 설계조건에서 고효율의 처리가 가능하다.
이 장치의 장점은 다음과 같다.
ㆍ자가 세척 가능으로 막힘 현상이 없어 분진이 함유된 가스 처리에 좋다.
ㆍ고유황유 연료를 사용하여도 대기배출허용기준 이하가 된다.
ㆍ크기가 작고 유지보수가 쉽다.
ㆍ압력손실이 낮고 물 사용량이 적다. 운전비가 적게 든다.
ㆍ노 내압을 일정하게 유지하여 연소효율이 증대 된다
ㆍ산업용 보일러와 소각로, 용해로 등 폐열회수와 동시에 미세분진 먼지, 입자상물질, 산/알칼리가스등의 대기오염물질이 제거된다.
ㆍ가스의 냉각으로 굴뚝의 백연상태가 개선된다.
Variable & Multi Throats Venturi Scrubber

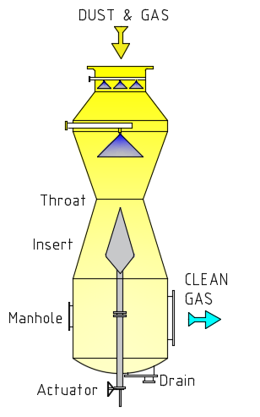

Variable-Throat Venturi |

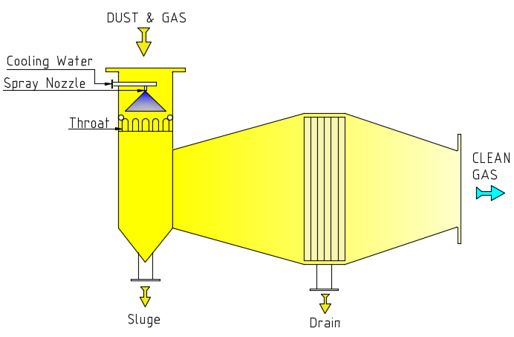

Multi-Throats Venturi |
|---|
Venturi Scrubber 효율은 Venturi 목(Throat) 전후단의 압력차에 의해 결정된다. 풍량이 변하는 경우 목의 개구면적을 조절한다. Multi-Throats Venturi는 유체역학적으로 설계된 여러 개의 U자형 Throat의 개구면적을 조절하고, Variable-Throat Venturi는 Insert 높낮이를 조절해서 포집 효율을 일정하게 유지시킨다. 미세분진 제거 및 고온 가스의 Quencher로 사용 된다.
이 장치의 장점은 다음과 같다.
ㆍ고온가스의 냉각과 동시에 고농도 분진을 처리한다.
ㆍ압력차를 조절하여 미세먼지가 제거된다.
ㆍ인입가스부하 변동에도 일정한 효율을 유지할 수 있다.
ㆍChemical을 주입하면 유해가스가 제거된다.
